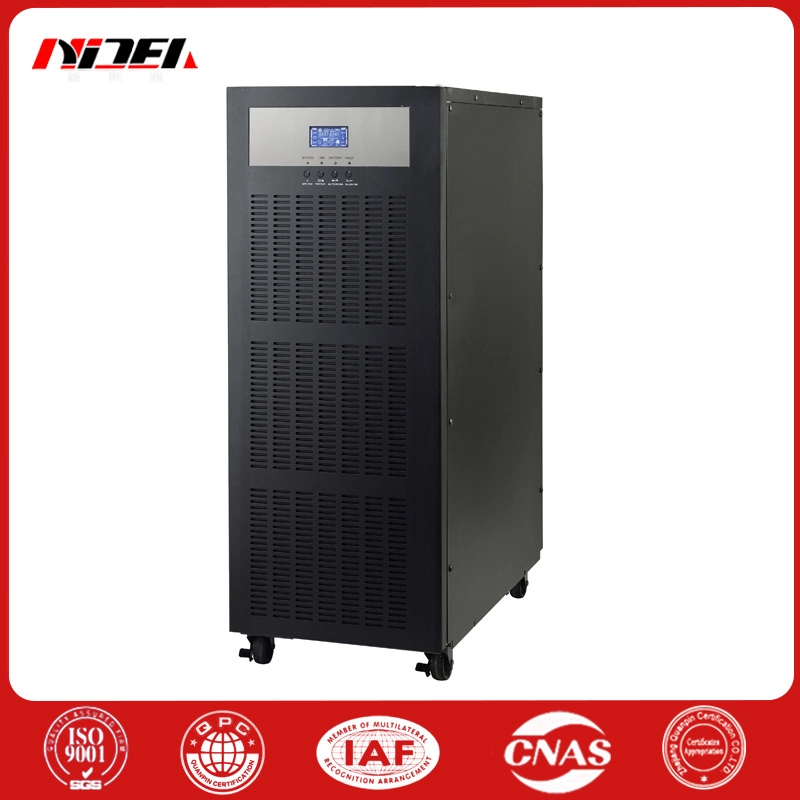

Διαδικτυακή μηχανή συχνότητας ισχύος UPS Single In Single Out

Διαδικτυακό μηχάνημα συχνότητας ισχύος UPS μοναδικό σε ξεχωριστό Επισκόπηση προϊόντος

1. Μονή είσοδος Μονή έξοδος (SISO) Το αδιάλειπτο τροφοδοτικό (UPS) είναι μια εφεδρική συσκευή ισχύος.

2. Online: Στο online UPS, το φορτίο είναι τροφοδοτείται πάντα από τον μετατροπέα. Ο μετατροπέας μετατρέπεται συνεχώς απευθείας ρεύμα (από την ανορθωμένη είσοδο AC ή μπαταρία) σε ένα φορτίο τροφοδοσίας AC. Αυτό παρέχει υψηλό βαθμό προστασίας από διακοπές ρεύματος και ποιότητα ρεύματος προβλήματα, καθώς δεν υπάρχει χρόνος ενεργοποίησης όταν το δίκτυο είναι απενεργοποιημένο.

3. Μηχάνημα συχνότητας ισχύος: Αυτό αναφέρεται σε τον τύπο του μετατροπέα που χρησιμοποιείται. Οι μετατροπείς συχνότητας ισχύος συνήθως λειτουργούν στο συχνότητα δικτύου (50Hz ή 60Hz). Συνήθως έχουν σχεδιασμό που βασίζεται σε μετασχηματιστή που παρέχει καλή απομόνωση και σταθερότητα.

4. Ενιαία είσοδος μονή έξοδος: Αυτό σημαίνει ότι το UPS έχει μονοφασική είσοδο (παίρνει ισχύ από μονοφασικό AC τροφοδοσία ρεύματος) και μονοφασική έξοδος (παροχή ισχύος σε μία φάση φορτίο). Αυτός ο τύπος UPS είναι κατάλληλος για μικρού και μεσαίου μεγέθους φορτία, όπως π.χ προσωπικούς υπολογιστές, μικρούς διακομιστές και κάποιο εξοπλισμό γραφείου.

Διαδικτυακό μηχάνημα συχνότητας ισχύος UPS μοναδικό σε ξεχωριστά εξαρτήματα και αρχές λειτουργίας

1. Rectifier: μετατρέπει το ρεύμα εισόδου AC σε συνεχές ρεύμα. Αυτό το συνεχές ρεύμα χρησιμοποιείται για τη φόρτιση της μπαταρίας και την παροχή ρεύματος στον μετατροπέα.

2. Μπαταρία: Αποθηκεύστε ηλεκτρική ενέργεια. Όταν σβήσει το ρεύμα, η μπαταρία παρέχει στον μετατροπέα το συνεχές ρεύμα που χρειάζεται για να συνεχίσει να τροφοδοτεί τον φορτίο.

3. Μετατροπέας: Μετατρέπει το συνεχές ρεύμα (από ανορθωτή ή μπαταρία) σε εναλλασσόμενο ρεύμα με σταθερή τάση και συχνότητα. Η έξοδος του ο μετατροπέας είναι συνδεδεμένος στο φορτίο.

4. Διακόπτης μεταφοράς: σε κάποιο ηλεκτρονικό μηχάνημα συχνότητας ισχύος UPS μονό σε ένα σχεδιασμός (αν και το online UPS δεν είναι τόσο κρίσιμο για τη μετατροπή ισχύος), χρησιμοποιείται για εναλλαγή μεταξύ της παροχής ρεύματος και της εξόδου του μετατροπέα. Σε μια online UPS, ο διακόπτης μεταφοράς είναι συνήθως σε θέση που επιτρέπει πάντα το έξοδος μετατροπέα για την τροφοδοσία του φορτίου.

Ελεγχος κύκλωμα: Παρακολούθηση της ποιότητας ισχύος εισόδου, της κατάστασης της μπαταρίας και του φορτίου. Ελέγχει την λειτουργία ανορθωτών, μετατροπέων και διακοπτών μεταφοράς για την εξασφάλιση σταθερότητας και αδιάλειπτη παροχή ρεύματος στο φορτίο.

Διαδικτυακό μηχάνημα συχνότητας ισχύος UPS μοναδικό στο μοναδικό πλεονέκτημα

1. Ποιότητα ισχύος: Παρέχει πολύ σταθερό τάση και συχνότητα εξόδου για προστασία ευαίσθητου εξοπλισμού από την ισχύ διακυμάνσεις, υπερτάσεις, πτώσεις τάσης και άλλα προβλήματα ποιότητας ισχύος.

2. Χωρίς χρόνο μεταγωγής: Αφού το φορτίο είναι τροφοδοτείται πάντα από τον μετατροπέα, δεν υπάρχει καθυστέρηση ή χρόνος εναλλαγής όταν το διακόπτεται η παροχή ρεύματος, διασφαλίζοντας την απρόσκοπτη παροχή ρεύματος στο φορτίο.

3. Απομόνωση: Ο σχεδιασμός που βασίζεται σε μετασχηματιστή της μηχανής συχνότητας ισχύος μπορεί να παρέχει καλή ηλεκτρική απομόνωση μεταξύ την είσοδο και την έξοδο, προστατεύοντας το φορτίο από ηλεκτρικό θόρυβο και παρεμβολές στην πλευρά του δικτύου.

Διαδικτυακό μηχάνημα συχνότητας ισχύος UPS ενιαίο μεμονωμένο μειονέκτημα

1. Αποδοτικότητα: Γενικά, λόγω της χρήσης των μετασχηματιστών και η συνεχής λειτουργία του μετατροπέα, η απόδοση του το UPS συχνότητας ισχύος είναι χαμηλότερο από αυτό του UPS υψηλής συχνότητας.

2. Μέγεθος και βάρος: Βασισμένο σε μετασχηματιστή Τα σχέδια κάνουν τα UPS μεγαλύτερα και βαρύτερα από τα σχέδια υψηλής συχνότητας.

3. Κόστος: Λόγω της χρήσης περισσότερων εξαρτημάτων όπως οι μετασχηματιστές, το κόστος του UPS συχνότητας ισχύος είναι συνήθως υψηλότερο.

Ηλεκτρονική μηχανή συχνότητας ισχύος UPS μοναδική σε εφαρμογή σενάριο

1. Γραφείο περιβάλλον: κατάλληλο για παροχή ρεύματος σε υπολογιστές γραφείου, εκτυπωτές και άλλο μικρού και μεσαίου μεγέθους εξοπλισμό γραφείου.

2. Μικρό και μεσαίο διακομιστές: μπορεί να χρησιμοποιηθεί για την παροχή εφεδρικής ισχύος για διακομιστές μικρού και μεσαίου μεγέθους σε μικρές επιχειρήσεις ή υποκαταστήματα.
