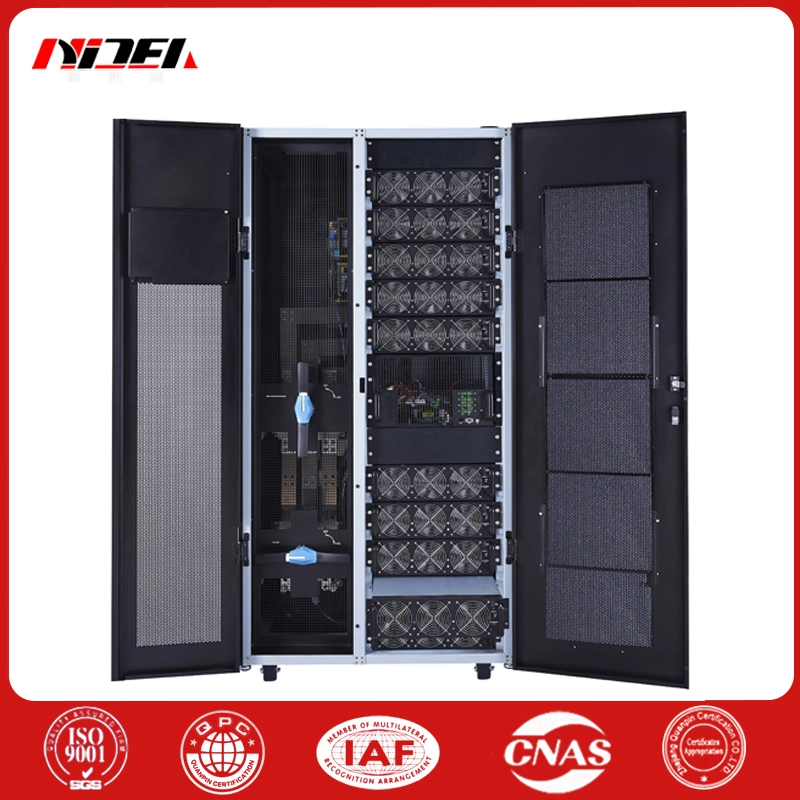

N+X Modular UPS

N+X αρθρωτό UPS, μονάδα ισχύος 20/30KVA/3U, ένα ντουλάπι υποστηρίζει έως και 10 ισχύ παράλληλες μονάδες έως 300KVA, μπορούν να συνδεθούν παράλληλα μεμονωμένα ντουλάπια έως 4, και η μέγιστη ισχύς είναι 1200KVA. Κάθε μονάδα ισχύος έχει ένα ανεξάρτητο Μονάδα ελέγχου DSP. Μόλις αποτύχει μια μονάδα τροφοδοσίας, θα αποσυνδεθεί αυτόματα από το σύστημα και το σύστημα μπορεί να συνεχίσει να λειτουργεί.

Το Modular UPS χρησιμοποιεί διπλή μετατροπή στο διαδίκτυο δομή, συμπεριλαμβανομένου του ανορθωτή, του μετατροπέα, του φορτιστή, του κυκλώματος ελέγχου, της εισόδου και διακόπτης κυκλώματος εξόδου και σύνδεσης μπαταρίας. Αντιστάθμιση συντελεστή ισχύος εισόδου, κ.λπ. Όλες οι ενότητες μπορούν να αντικατασταθούν online για να παρέχουν το υψηλότερο επίπεδο διαθεσιμότητα και συντήρηση.

Η βλάβη της μονάδας ελέγχου δεν θα επηρεάσει την κανονική λειτουργία του συστήματος. Η ηλεκτρονική μονάδα ελέγχου μπορεί να αντικατασταθεί ηλεκτρονικά με hot-swap, και η παράλληλη σύνδεση της μονάδας ισχύος είναι επίσης κεντρικά διαχειρίζεται η μονάδα ελέγχου. Λειτουργεί σύμφωνα με το ενοποιημένο παράλληλες παραμέτρους. Μια βλάβη της μονάδας ισχύος μπορεί να εξέλθει αυτόματα από την παράλληλη σύστημα χωρίς να προκληθεί βλάβη σε ολόκληρο το παράλληλο σύστημα.

Το αρθρωτό σύστημα UPS χρησιμοποιεί ένα ανεξάρτητο μονάδα στατικής παράκαμψης και δεν χρησιμοποιεί πολλαπλές δομές στατικής παράκαμψης για να αποφύγετε τη ζημιά υπερφόρτωσης που προκαλείται από ανομοιόμορφο ρεύμα πολλαπλών παρακαμπτηρίων όταν μετάβαση σε παράκαμψη. Η ακρίβεια της τάσης εξόδου της μονάδας παράλληλα η σύνδεση είναι ±1%, και το ρεύμα παράλληλης κυκλοφορίας είναι <1%.

Η μονάδα στατικής παράκαμψης περιέχει μόνο το στατικός διακόπτης της παράκαμψης, αλλά όχι ο στατικός διακόπτης του κύριου κυκλώματος παραγωγή. Επομένως, κατά την αντικατάσταση της μονάδας στατικής παράκαμψης, δεν θα προκαλέσει το σύστημα να απενεργοποιηθεί ή να αλλάξει σε χειροκίνητη παράκαμψη συντήρησης. Διαδικτυακά Η αντικατάσταση hot-swap μπορεί να επιτευχθεί σε λειτουργία μπαταρίας.

Χαρακτηριστικά και πλεονεκτήματα του N+X αρθρωτό UPS:

Το αρθρωτό UPS N+X έχει υψηλή συνολική απόδοση, με την υψηλότερη απόδοση να φτάνει πάνω από 96% και η απόδοση του συστήματος είναι μεγαλύτερη από 95% όταν το φορτίο είναι μεγαλύτερο 30%;

Υποστηρίζει έξυπνη μονάδα ύπνου λειτουργία, η οποία μπορεί να βελτιώσει τη συνολική απόδοση υπό συνθήκες ελαφρού φορτίου.

Εξαιρετικά ευρεία τάση και συχνότητα εισόδου εύρος, ευρύ φάσμα τάσης εισόδου: 138-485V;

Ευρεία περιοχή συχνοτήτων εισόδου: 40-70 HZ, προσαρμογή στο σκληρό περιβάλλον του δικτύου ηλεκτρικής ενέργειας και επέκταση της διάρκειας ζωής της μπαταρίας.

Ο αριθμός των μπαταριών είναι ρυθμιζόμενος, υποστηρίζει 30-40 μπαταρίες. Όταν υπάρχει βλάβη της μπαταρίας, αφού αφαιρέσετε το αποτυχία μπαταρίας, οι υπόλοιπες μπαταρίες μπορούν να συνεχίσουν να παρέχουν εφεδρική ισχύ για το σύστημα:

N+X αρθρωτό UPS αρθρωτό σχέδιο περιττών ανταλλακτικών, κανένα σημείο αστοχίας.

Όλες οι μονάδες ισχύος υποστηρίζουν online hot swap, εύκολο να επεκταθεί και να διατηρηθεί, ολόκληρο το τροφοδοτικό του μηχανήματος, ανεμιστήρας και σημαντικό τα σήματα επικοινωνίας υιοθετούν περιττό σχεδιασμό, υψηλότερη αξιοπιστία.

Το PF εξόδου μπορεί να φτάσει το 1, 11% περισσότερο φορτίο από το παραδοσιακό UPS?

Κατανεμημένος έλεγχος + κεντρικός χρονοπρογραμματισμός, το DSP στη μονάδα ισχύος είναι υπεύθυνο για τον έλεγχο, την ενέργεια Η μονάδα ελέγχου ECM είναι υπεύθυνη για τον προγραμματισμό, τη λειτουργική αποσύνδεση, τη μείωση Λογική πολυπλοκότητα?

Κεντρική σχεδίαση παράκαμψης, μονάδα παράκαμψης ενσωματωμένος ανεξάρτητος έλεγχος DSP, βυσματούμενη συντήρηση

Αντικατάσταση, ισχυρή αντοχή στην κρούση, αποφύγετε την ανισορροπία της σύνθετης αντίστασης μεταξύ πολλαπλών στατικών παρακάμψεων χαμηλής ισχύος που προκαλούν ανομοιόμορφο ρεύμα.

Πεδίο εφαρμογής N+X αρθρωτού UPS:

Εφαρμόζεται στο IDC (Internet Data Center), αρθρωτό κέντρο υπολογιστών δεδομένων, ISP (Internet Service Provider), τηλεπικοινωνιών κ.λπ.

Επικοινωνήστε μαζί μας για περισσότερες λεπτομέρειες πληροφορίες, θα σας παρέχουμε λεπτομερέστερα τεχνικά έγγραφα και ικανοποιητικές τιμές.
